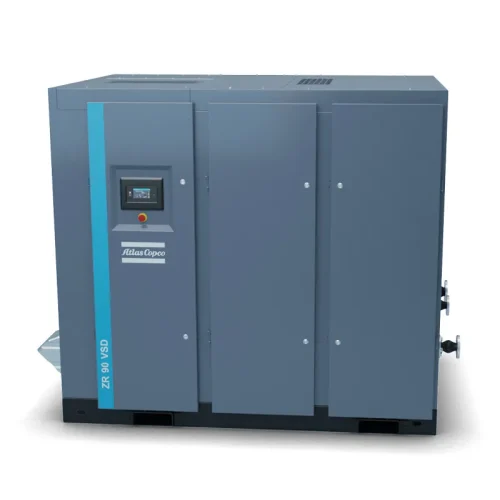

Compresores Atlas Copco ZR 110-160 VSD (FF) exentos de aceite

El control centralizado reduce tanto la banda de presión media como la presión de funcionamiento de sus máquinas. Una reducción de presión de 1 bar (14,5 psi) disminuye el consumo de energía en 7% y las fugas de aire en 13%. El Optimizer 4.0 incorpora múltiples funciones que regulan la presión, la capacidad y la velocidad.
Leyenda
A = Presión neta
B = Presión media
C = Presión mínima del sistema

Los compresores generan calor. Una evacuación adecuada de este calor mejorará el rendimiento tanto de los compresores como de los secadores.

Todas las soluciones AIR inteligentes empiezan con la selección de los componentes adecuados en la combinación correcta. Elegir compresores energéticamente eficientes y prestar especial atención a la combinación de compresores son factores importantes. Nuestro diseño insonorizado contribuye a mejorar el entorno de trabajo alrededor de los compresores. El bajo mantenimiento también es una prioridad para reducir el tiempo de inactividad de las máquinas y mejorar la disponibilidad del aire comprimido.

Los compresores generan calor. Una evacuación adecuada de este calor mejorará el rendimiento tanto de los compresores como de los secadores.

En la mayoría de las aplicaciones, la demanda de aire comprimido varía mucho. Añadir uno o varios compresores VSD mejorará notablemente la eficiencia energética de toda la instalación, la estabilidad de la presión del aire comprimido y la fiabilidad, gracias a un régimen más estable de cada máquina.

Elegir la tecnología de secadores adecuada para cada requisito específico de calidad del aire comprimido es esencial para garantizar la fiabilidad y la eficiencia energética de toda la instalación. Nuestro concepto Full Feature integra el mejor secador para la instalación y el proceso. Las ventajas son la reducción de los costes, el tiempo y la complejidad de la instalación; el control integrado de secadores y compresores; y la reducción de las tuberías de conexión, lo que disminuye la posibilidad de fugas y caídas de presión adicionales. Las soluciones Full Feature también ahorran mucho espacio en la sala de compresores.

Una parte importante de una solución de AIRE inteligente es el grado correcto del filtro para que se corresponda con los requisitos de calidad del aire. Esto va de la mano con el mantenimiento correcto del filtro para proteger la fiabilidad de la instalación y aumentar la eficiencia energética.

El flujo azul claro representa el aire. El aire se introduce en el compresor a través del filtro de entrada, donde se limpia. A continuación, pasa por la válvula de mariposa con válvula de descarga integrada, que se encarga de la regulación de carga/descarga.
En la primera etapa de compresión, la presión del aire se eleva hasta la presión intermedia, tras lo cual el aire se enfría en el intercooler.

Después del intercooler, el aire pasa por un sistema de separación de humedad antes de entrar en la etapa de alta presión. En la etapa de alta presión se lleva a la presión final.

El aire a la salida de la etapa de alta presión se divide en dos partes. Una parte va a través del amortiguador de pulsaciones con válvula de retención integrada al refrigerador posterior, donde se enfría y se separa y evacua la humedad. Una segunda parte va directamente a la zona de regeneración del secador MD por compresión de calor.
En la zona de regeneración del secador, el aire caliente regenera el tambor de adsorción antes de pasar por el refrigerador de regeneración, donde se enfría y se separa y evacua la humedad. A continuación, el aire frío procedente de la sección de regeneración se mezcla con el aire frío del refrigerador posterior en el sistema eyector de boquillas antes de pasar por la sección de secado del tambor de adsorción, donde se elimina la humedad. El aire seco sale del compresor a través de las bridas de conexión de salida.

El flujo amarillo es el recorrido del aceite dentro del compresor. La bomba de aceite aspira aceite del cárter y lo bombea a través del enfriador de aceite y un filtro de alta eficiencia para suministrar aceite limpio y frío a los cojinetes y los engranajes. A continuación, el aceite vuelve a la carcasa de los engranajes.

El flujo azul oscuro representa el agua. El agua se utiliza en el refrigerador de aceite, el intercooler y el posenfriador, así como en el secador integrado.
